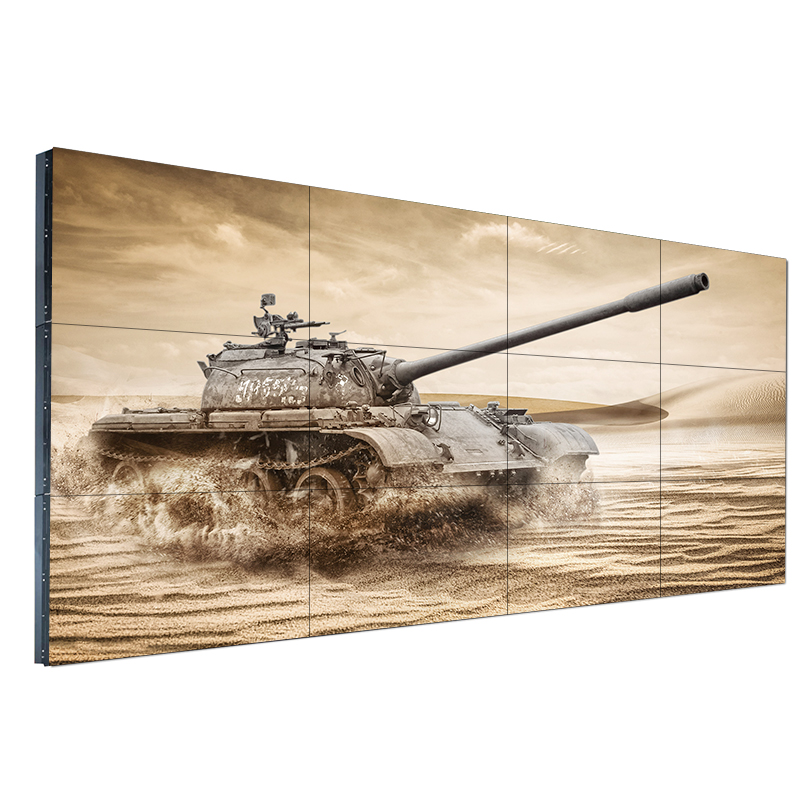

液晶拼接屏通常由七个主要部件组成，这些部件我们在购买时，很容易就能看到，在做LCD大屏显示项目时，产品的销售成本、安装成本也是要考虑的。

（1）液晶拼接单元。

显示图像的拼接单元，尺寸型号的选择需要根据需求配置，包括尺寸，亮度，品牌，拼接数量等等。拼接单元安装：

液晶拼接屏显示系统都是要固定在一个区域内，通常与地面的距离都在80cm以上，这样我们在坐着面对大屏幕时可以保持一个更合理的视角，所以在安装时，一般要根据具体的安装环境来选择合适的安装方式。例如6块屏幕以下的可以采用壁挂的方式安装，但前提是墙面要是实体墙，否则无法承重。如为多块拼接可考虑采用电视柜式或铝型材式安装，如注重节省安装空间可选择前面的壁挂式安装。

（2）安装支架。

此处所说的支架，也不一定是支架，也叫固定部件。墙的安装使用支架，如采用柜式安装，则需要对箱体(柜体)进行配置。

（3）拼接处理程序。

它有内建的处理器，还有功能复杂的控制处理器。

（4）录像分配器(矩阵)

通常-进-出，输出路数大于拼接屏数。少输入信号，使用矩降。特别说明：会议拼接屏幕矩阵和外置拼接处理器(MCU)的区别。

（5）视频线缆。

需选择符合传输距离、支持HD方案的传输电缆。接触网屏显示系统的“血管”，一般包括HDMI高清线、网线等，主要是将各种设备连接起来，从而形成一个完整的循环系统，在选择线缆时，应注意不要使用太便宜的线材，否则容易造成传输不良，屏幕花屏等现象出现。

（6）电源(配电箱)

接触网屏系统整体功率较大，必须提供稳定电源。供电不稳定会增加液晶器件的故障发生率。

（7）计算机。

用于大屏幕控制软件的安装，该软件由厂家配套提供。要根据显示的内容，确定配置，比如HD模式，如果电脑内存太小，播放时容易卡顿，建议配置不要太低。

控制台是液晶拼接屏显示系统的大脑，主要操作信号切换、即时显示哪些内容等等，通常使用网线与其中一块大屏幕串联，来控制整个显示系统。

上述七项中的三、四项均可称为信号处理装置。

作为信号处理设备，是整个液晶拼接屏显示系统的综合管理设备，其主要功能是切换信号源，对监控图像进行解码，以及对各个图像进行分配显示等。一般来说，根据功能的不同，包括公配器、矩阵、解码器、拼接控制器等几种信号处理设备，如果是显示大屏，则使用分配器；如果是切换不同的计算机信号，则使用矩阵；如果是用于解码监控图像，则需要解码器或拼接控制器等，并根据具体路数增减板卡数量。
